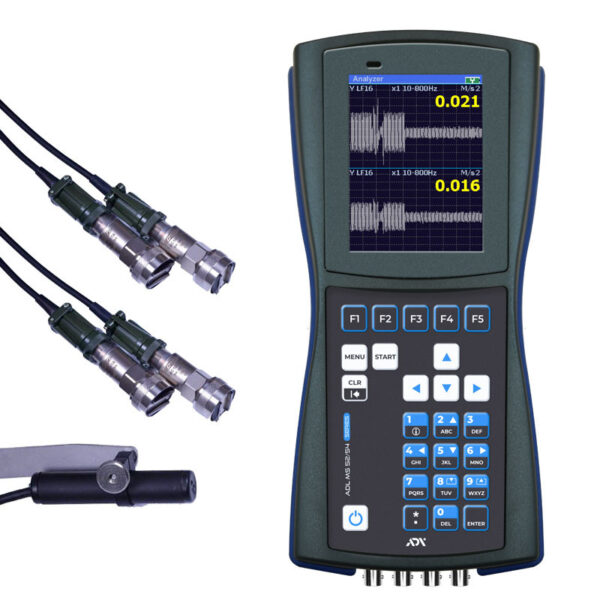

Penganalisis Getaran ADL-MS54PRO

4 channels vibration analyzer with laser alignment function – compact instrument with many functions for expert diagnosis of the vibration state and the causes of non-stationary equipment operation.

Deskripsi

Penganalisis getaran ini merupakan perangkat kompak dengan banyak fungsi untuk diagnosis profesional kondisi getaran dan penyebab operasi peralatan yang tidak stabil. Model ADL MS54Pro juga dilengkapi dengan kemampuan penyelarasan poros menggunakan laser secara presisi, cepat, dan mudah.

Penganalisis getaran ini dirancang untuk mengukur parameter getaran umum, menganalisis spektrum getaran pada peralatan berputar, melakukan evaluasi cepat sesuai standar ISO 10816, memantau kondisi pengukuran, serta mengumpulkan data untuk diagnostik lanjutan dan penyesuaian berbagai peralatan industri.

Fitur vibrometer:

  • 4 kanal untuk pengukuran dan evaluasi spektrum getaran;
  • balancing hingga 8 bidang koreksi;
  • akselerometer piezoelektrik klasik yang andal;
  • rentang frekuensi yang luas untuk diagnostik profesional berkualitas tinggi;
  • penyelarasan poros yang mudah dan presisi;
  • jarak antar sensor pada peralatan alignment hingga 10 m;
  • rentang diameter poros 20 hingga 250 mm (dengan rantai yang disertakan);
  • sensor laser nirkabel ultra-ringan dengan Bluetooth bawaan untuk alignment;
  • berbagai fungsi termasuk alignment mesin horizontal dan vertikal, simulator shim (gasket), serta perhitungan ekspansi termal;
  • pembuatan laporan dalam format PDF dan format lainnya;
  • memori flash berkapasitas besar untuk penyimpanan hasil pengukuran dan laporan;
  • antarmuka USB untuk koneksi ke PC;
  • baterai berkapasitas tinggi;
  • perangkat lunak untuk pengarsipan data dan pembuatan laporan;
  • antarmuka yang intuitif;
  • layar berwarna yang terang.

Balancing

Balancing hingga 8 bidang koreksi (hingga 16 titik pengukuran) memungkinkan pengurangan getaran berlebih melalui proses penyeimbangan. Dengan kemampuan balancing hingga 8 bidang menggunakan 16 titik pengukuran, perangkat ini tidak hanya mendeteksi ketidakseimbangan tetapi juga memungkinkan koreksi yang efektif pada berbagai bidang.

Bidang aplikasi utama:

Perangkat ini digunakan untuk pemantauan operasional kondisi mekanis selama pengoperasian, diagnostik, pemeliharaan, dan perbaikan berbagai jenis peralatan, seperti bantalan, roda gigi, turbin, generator, kipas, pompa, rotor, instalasi distribusi, ball mill, rolling mill, gearbox, konveyor, mesin, blower, dan berbagai peralatan lainnya. Penganalisis getaran seri MS dapat digunakan untuk memantau baik keseluruhan sistem maupun komponen individual.

Penganalisis getaran seri MS digunakan dalam industri metalurgi, teknik mesin, petrokimia, industri ringan dan pertahanan, pembangkit listrik termal dan nuklir, pemeliharaan peralatan di sektor pertanian, layanan utilitas, serta transportasi.

Keberadaan pusat layanan perusahaan Adelix di Ankara, Turki, memungkinkan pelaksanaan layanan garansi dan pascagaransi selama seluruh masa operasional perangkat.

Kelengkapan suplai meliputi:

  • Unit tampilan: 1 unit
  • Akselerometer (probe getaran): 4 unit
  • Kabel 1,5 m untuk probe getaran: 4 unit
  • Magnet untuk pemasangan probe getaran: 4 unit
  • Probe optik dengan dudukan magnetik: 1 unit
  • Sensor nirkabel untuk penyelarasan laser: 2 unit
  • Bracket V universal dengan rantai untuk pemasangan sensor alignment: 2 unit
  • Dudukan (rack) 100 mm: 2 unit
  • Dudukan (rack) 150 mm: 2 unit
  • Pengisi daya USB AC: 1 unit
  • Kabel USB: 1 unit
  • Perangkat lunak pada flash drive (atau terinstal dalam memori internal perangkat): 1 unit
  • Meteran (roll meter) 3 m: 1 unit
  • Tas untuk penyimpanan dan transportasi: 1 unit
  • Casing pelindung: 1 unit
  • Manual pengguna

Spesifikasi Penganalisis Getaran

ParameterNilai
Jumlah kanal input4
Rentang frekuensi1 – 25.000 Hz
Rentang pengukuran getaran
– percepatan getaranhingga 200 m/s²
– kecepatan getaranhingga 200 mm/s
– perpindahan getaranhingga 2000 µm
Kemampuan balancinghingga 8 bidang koreksi, hingga 16 titik pengukuran
Rentang pengukuran kecepatan putar10 – 200.000 rpm
Resolusi spektrum FFT100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 102400 garis
Akurasihingga ±5%
Memori8 GB
Antarmuka ke PCUSB
Layar3,5”, berwarna, ¼ VGA, 240 × 320
BateraiLi-Po isi ulang, hingga 8 jam operasi kontinu
Perlindungan casingIP54
Perlindungan akselerometerIP68
Kondisi operasi perangkatSuhu: -20 hingga +55 °C; kelembapan hingga 90%
Kondisi operasi probe getaran-60 hingga +150 °C
Dimensi220 × 102 × 40 mm
Berat unit pengukuran470 g

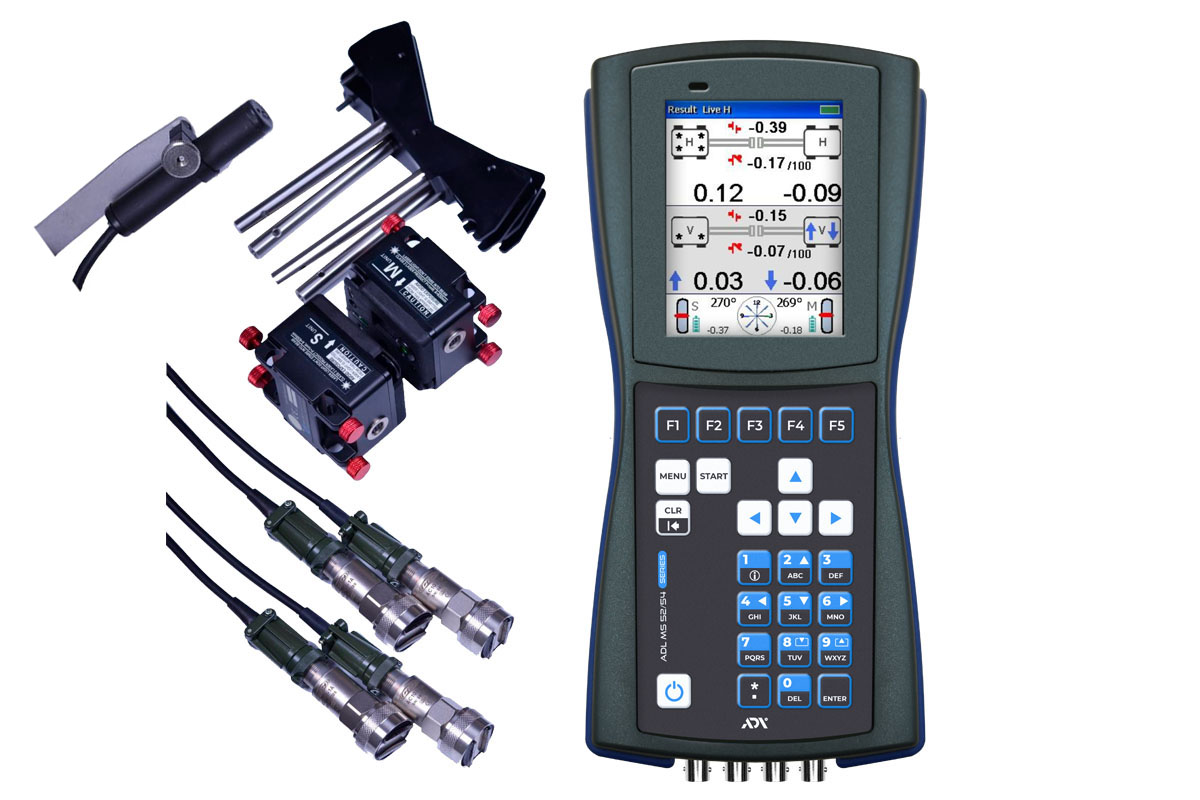

Sistem Penyelarasan Laser

ParameterNilai
Rentang diameter poros20 hingga 250 mm (0,8 hingga 10 inci) dengan rantai yang disertakan
Jenis laserLaser dioda
Panjang gelombang laser650 – 675 nm
Kelas keamanan laser2
Daya laser maksimum1 mW
Jarak antar unit pengukuranMaksimum: 10 m; Minimum: 70 mm
Inklinometer elektronikAkurasi ±0,1°
KoneksiKomunikasi nirkabel terintegrasi Kelas 1 (hingga 100 m)
Dimensi91 × 57 × 42 mm
Berat125 g
BateraiBaterai Li-Po isi ulang, hingga 8 jam operasi kontinu
